Yangın Algılama Sistemleri: Adresli, Konvansiyonel ve Hava Örneklemeli
Yangın algılama ve ihbar sistemi; ortamdaki duman, ısı, alev veya yanıcı gaz konsantrasyonunu dedektörler aracılığıyla erkenden tespit edip ana kontrol paneline ileten, sesli ve ışıklı uyarı cihazlarını devreye alarak tahliyeyi başlatan ve söndürme sistemlerine aktivasyon komutu gönderen entegre elektronik güvenlik altyapısıdır. Tesis büyüklüğüne göre adresli veya konvansiyonel mimaride projelendirilir.
TS EN 54 & NFPA 72 UYUMLU · ÇAPRAZ ZON ENTEGRASYONU
Yangın Algılama ve İhbar Sistemlerine Genel Bakış
Yangın güvenlik mimarisinin ilk savunma hattı olan yangın algılama ve ihbar sistemleri; ortamdaki fiziksel ve kimyasal değişimleri henüz alevlenme safhasına ulaşmadan tespit ederek can ve mal kaybını önleyen elektronik denetim ağlarıdır. Yanma reaksiyonunun başlangıcında ortaya çıkan aerosol partikülleri, duman, ortam sıcaklığındaki ani artış veya alev ışıması farklı algılama prensipleriyle çalışan dedektörler vasıtasıyla ölçülür.
Modern endüstriyel tesislerde, veri merkezlerinde ve ticari binalarda yangın algılama sistemi sadece bir alarm sireni çalmaktan ibaret değildir. Sistem; duman tahliye damperlerini açan, yangın kapılarını serbest bırakan, asansörleri acil tahliye katına yönlendiren, iklimlendirme santrallerini kapatarak oksijen beslemesini kesen ve kritik hacimlerdeki FM200, Novec 1230 veya CO₂ gazlı yangın söndürme sistemlerini tetikleyen merkezi bir bina otomasyon beyni olarak çalışır.
Yangın algılama sistemi nasıl çalışır?
Sistem, bir tehlike algılandığı andan itibaren birbirini takip eden ve milisaniyeler düzeyinde denetlenen 4 aşamalı müdahale döngüsünü yürütür:
Mahaldeki optik duman, sıcaklık artışı, alev ışıması veya hava örneklemeli emiş kanalları yangın başlangıcını ilk aşamada tespit eder.
Sinyal merkezi yangın alarm paneline ulaşır. Mikroişlemci algoritması sinyali doğrular, noktasal zon ve adres haritasını ekrana iletir.
Flaşörlü sirenler, acil durum yönlendirme armatürleri ve acil anons sistemi devreye girerek mahal tahliyesini başlatır.
Yangın damperleri kapanır, taze hava fanları durdurulur, manyetik kapı tutucular serbest bırakılır ve söndürme paneline sinyal gönderilir.
Adresli ve konvansiyonel yangın alarm sistemi farkı
Yangın algılama projelerinde en temel karar, yapının büyüklüğüne ve risk dağılımına bağlı olarak sistem topolojisinin seçilmesidir. İki teknoloji arasındaki temel mühendislik farkları aşağıda özetlenmiştir:
| Ölçüt | Konvansiyonel Sistem | Adresli (Adreslenebilir) Sistem |
|---|---|---|
| Algılama Birimi | Zon (bölge) bazlı; hatta bağlı tüm cihazlar tek grup görünür | Dedektör başına benzersiz tekil elektronik adres |
| Arıza ve Alarm Yeri Tespiti | Yalnızca bölgenin geneli bilinir, oda tespiti sahada aranır | Panel ekranında noktasal mahal adı ve dedektör numarası yazar |
| Kablolama Mimarisi | Her zon için santralden bağımsız radyal hat kablolaması | Kapalı çevrim (loop) mimarisi; tek döngüde 127–250 cihaz |
| Genişleme ve Esneklik | Sınırlıdır; ilave zon için yeni kart ve hat çekilmesi gerekir | Yüksektir; mevcut çevrim hattına modül ve dedektör kolayca eklenir |
| Tipik Bina Ölçeği | Küçük atölyeler, tek katlı mağaza ve depolar | Çok katlı binalar, hastaneler, veri merkezleri ve kampüsler |
| İlk Yatırım ve İşletme | Ekipman maliyeti daha düşük, işletme ve arıza tespiti zahmetli | Ekipman maliyeti daha yüksek, işletme, test ve bakım son derece pratik |
Hangisini seçmeli?
Tek bir açık alana sahip, oda bölmeleri bulunmayan ve dedektör sayısı 20–30 adedi geçmeyen küçük yapılarda konvansiyonel sistem ekonomik bir çözüm sunabilir. Buna karşılık oteller, çok katlı plazalar, hastaneler, endüstriyel tesisler ve veri merkezlerinde olası bir yangın veya hat arızasının saniyeler içinde tam oda ve koordinat bazında tespit edilebilmesi için kesinlikle akıllı adresli yangın algılama sistemi projelendirilmelidir. Adresli sistemler ayrıca kirlilik seviyesini panele bildirerek yanlış alarmları önler ve bakım maliyetlerini düşürür.
Dedektör türleri ve mahal seçimi
Doğru yangın algılama tasarımının esası, korunacak mahaldeki muhtemel yangın yükü ve yanma karakteristiğine en uygun sensör tipinin konumlandırılmasıdır:
Optik Duman Dedektörü
İçerisindeki optik hücrede ışık saçılması prensibiyle çalışır. Ahşap, kağıt, kumaş ve kablo izolasyonu gibi için için yanan ve yoğun duman üreten yangın başlangıçlarını çok erken tespit eder. Ofisler, koridorlar, otel odaları ve elektrik panosu civarında standart algılama elemanıdır.
Isı Dedektörü (Sabit Sıcaklık ve Sıcaklık Artış Hızı)
Sabit sıcaklık tipi ortam derecesi belirlenen eşiğe (genellikle 58°C veya 78°C) ulaştığında; artış hızı (ror - rate of rise) tipi ise sıcaklık dakikada 8–10°C'den hızlı yükseldiğinde alarm verir. Mutfaklar, kazan daireleri, otoparklar ve duman/buhar bulunan mahallerde yanlış alarmı engellemek için tercih edilir.
Çoklu Sensör (Kombine Optik + Isı)
Aynı gövde içerisinde optik duman hücresi ve termal sensörü birleştirir. Mikroişlemci algoritması her iki sensör çıktısını birlikte değerlendirerek hem hızlı alevlenen hem de yavaş gelişen yangınları yüksek doğrulukla yakalar; toz ve buhar kaynaklı asılsız alarmları eler.
Alev Dedektörü (UV, IR, UV/IR)
Yanma sonucu ortaya çıkan ultraviyole (UV) veya kızılötesi (IR) dalga boyundaki elektromanyetik ışıımayı algılar. Duman oluşumu beklenmeksizin anında alev alan hidrokarbon yakıt depoları, boyahaneler, uçak hangarları ve kimyasal proses sahalarında milisaniyeler seviyesinde tetikleme sağlar.
Işın Tipi (Beam) Duman Dedektörü
Bir verici ve yansıtıcı prizma (veya alıcı) arasında kızılötesi ışın demeti oluşturur. Yüksek tavanlı depolarda, atriumlarda, hangarlarda ve fabrikalarda duman katmanlaşması nedeniyle tavan dedektörlerinin geç devreye gireceği geniş hacimlerde 100 metreye varan menziliyle etkili koruma sunar.
Hava Örneklemeli (VESDA) Dedektör
Mahal içerisine döşenen boru tesisatı üzerindeki deliklerden sürekli hava emişi yaparak havayı merkezi bir lazer analiz odasında tarar. Klasik optik dedektörlerin eşik değerinden 100 kat daha hassas çalışarak henüz görünür duman çıkmadan piroliz fazındaki gazları tespit eder. Server odası, veri merkezi ve temiz oda uygulamalarının vazgeçilmez standardıdır.
Gaz Algılama Dedektörleri (Yanıcı ve Toksik Gazlar)
Metan, propan (LPG), karbonmonoksit (CO) veya hidrojen (H2) gazlarının havadaki konsantrasyonunu patlama alt limiti (LEL) seviyesine ulaşmadan ölçer. Akü şarj odaları, kazan daireleri ve kapalı otoparklarda havalandırma fanlarını kademeli çalıştırır.
Kıvılcım Algılama Dedektörü
Pnömatik talaş taşıma boruları, tekstil filtre kanalları ve toz toplama hatları içerisinde ışık hızında hareket eden mikroskobik kıvılcımları kızılötesi sensörlerle algılayarak milisaniyeler içinde nozullardan su sisi sıkarak yangını boru hattında söndürür.
Gazlı söndürme sistemleriyle entegrasyon
Gazlı söndürme sistemlerinde kullanılan temiz gazlar veya karbondioksit, sistem boşaldığında yüksek maliyet ve operasyonel duruş oluşturur. Bu nedenle yangın algılama sistemi ile gazlı söndürme paneli entegrasyonunda uluslararası standartlar sıkı güvenlik mantıkları tanımlamıştır:
Gaz deşarj komutunun verilebilmesi için mahalde en az iki bağımsız dedektör zonunun birden yangın doğrulaması yapması zorunludur. Tek dedektör alarmında sadece 1. kademe ön alarm verilir; gaz boşaltılmaz.
İkinci dedektör de aktive olduğunda panel 2. kademe sesli ve ışıklı uyarıyı başlatır ve 30 saniyelik ayarlanabilir geri sayım sayacını devreye alır. Bu süre, personelin mahali güvenle terk etmesi için tanınan hayati aralıktır.
Mahal kapısı yanında bulunan sarı acil durdurma (abort) butonu basılı tutulduğu sürece geri sayım durur ve gaz boşalması engellenir. Sarı manuel boşaltma butonu ise otomatik algılama beklenmeden anında deşarj komutu üretir.
Gaz deşarj edilmeden önce veya deşarj anında havalandırma kanallarındaki motorlu yangın damperleri kapatılır, klima santralleri durdurulur. Böylece gaz konsantrasyonunun mahalde en az 10 dakika muhafaza edilmesi garanti altına alınır.

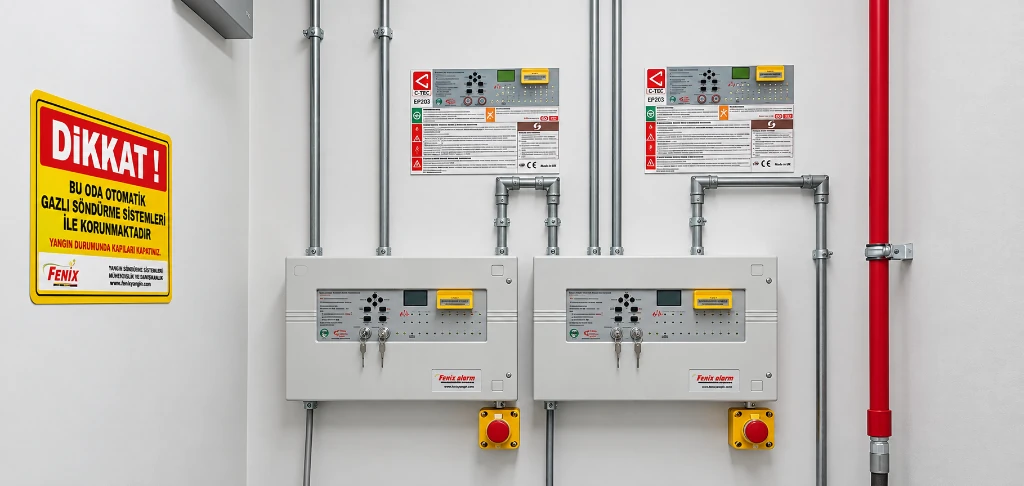

Fenix Yangın mühendislik kadrosu; sektörde yaygın olarak kullanılan C-Tec, Kentec, Mavigard, Teletek ve Global yangın alarm ve söndürme kontrol panellerinin saha montajı, adresleme programlaması, çapraz zon senaryoları ve periyodik teknik servisini üretici standartlarına uygun olarak yürütmektedir. Entegre edilen gazlı söndürme çözümlerimiz için FM200 gazlı söndürme, Novec 1230 gazlı söndürme ve CO₂ sistemleri sayfalarımızı inceleyebilirsiniz.
Standartlar ve mevzuat uyumu
Türkiye'de ve uluslararası projelerde yangın algılama sistemlerinin tasarımı, ürün kalitesi ve montajı kesin kurallara bağlanmıştır. Fenix Yangın mühendislik süreçlerinde şu mevzuat esas alınır:
- TS EN 54 Serisi: Yangın algılama ve yangın alarm sistemleri donanım standardı (Kontrol panelleri EN 54-2/4, duman dedektörleri EN 54-7, ısı dedektörleri EN 54-5, butonlar EN 54-11, sirenler EN 54-3).
- CEN/TS 54-14: Yangın tespit ve yangın alarm sistemleri – Planlama, tasarım, montaj, işletmeye alma, kullanım ve bakım kılavuzu. Dedektör yerleşim mesafeleri ve tavan yükseklik katsayıları bu standartla hesaplanır.
- NFPA 72: National Fire Alarm and Signaling Code – Uluslararası projelerde kablolama bütünlüğü, sinyal iletim yolları ve acil durum uyarı senaryolarında referans kabul edilen temel standart.
- Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY): Madde 74 (Tasarım ilkeleri), Madde 75 (Algılama ve uyarı sistemlerinin zorunlu olduğu binalar) ve Madde 76 (Buton ve siren yerleşim kriterleri).
Projelendirme, kurulum ve devreye alma
Yangın algılama projesi, mimari ve mekanik projelerle tam koordinasyon halinde yürütülmesi gereken çok disiplinli bir mühendislik çalışmasıdır:
Mahal kullanım tipleri, tavan geometrisi, asma tavan ve yükseltilmiş döşeme hacimleri yerinde incelenerek yangın mühendisliği kriterlerine göre dedektör konumları belirlenir.
Yangına dayanıklı (JE-H(St)H FE180 PH120) halojensiz kablolarla çevrim (loop) hatları çekilir. Kabloların mekanik darbelere ve elektromanyetik parazitlere karşı korumalı kanallardan geçişi sağlanır.
Dedektör soketleri, yangın ihbar butonları, sirenler, giriş/çıkış kontrol modülleri monte edilir. Her bir cihaza benzersiz yazılımsal ve elektriksel adres atanır.
Sisteme yangın senaryo matrisi yüklenir. Yapay test dumanı ve aerosol simülatörleri ile tüm dedektörler tek tek test edilir; havalandırma, damper ve kapı kontaklarının tepkileri devreye alma ve kabul testleri kapsamında onaylanır.
Periyodik bakım ve test programı
Yangın algılama sistemi yıllarca beklemede kalabilen ancak acil bir durumda hatasız çalışması gereken bir güvenlik yatırımıdır. Tozlanmış duman hazneleri, gevşemiş klemens bağlantıları veya ömrünü tamamlamış aküler sistemin felç olmasına yol açabilir.
BYKHY ve CEN/TS 54-14 standartları gereğince yılda en az iki kez periyodik kontrol yapılması yasal zorunluluktur. Fenix Yangın, TSE-HYB belgeli servis kadrosuyla sistemin panel akü kapasitelerini, loop direnç dengelerini, dedektör kirlilik oranlarını ve siren ses seviyelerini periyodik olarak denetler. Detaylı servis kapsamı için yangın sistemleri bakım ve periyodik kontrol programı sayfalarımızı inceleyebilirsiniz.
Yangın algılama sistemi fiyatını belirleyen kalemler
Yangın algılama ve alarm sistemi yatırımlarında maliyet sabit bir paket fiyat üzerinden değil, tesisin fiziksel parametreleri ve mühendislik gereksinimlerine göre şekillenen kalemlerin toplamıyla belirlenir:
- Sistem Topolojisi: Adresli akıllı sistemler ile konvansiyonel sistemler arasında kontrol paneli ve uç birim donanım maliyeti farkı.
- Korunacak Alan ve Çevrim (Loop) Sayısı: Binanın toplam inşaat alanı, kat adedi, bağımsız bölüm ve yangın kompartımanlarının genişliği.
- Dedektör Çeşitliliği ve Adetleri: Standart optik duman ve ısı dedektörlerine kıyasla VESDA hava örneklemeli üniteler, alev dedektörleri veya patlamaya dayanıklı (Ex-Proof) dedektör ihtiyaçları.
- Yangına Dayanıklı Kablolama Metrajı: Standartlara uygun FE180 / PH120 alev iletmez kablo metrajı, tava, boru ve montaj işçiliği.
- Otomasyon ve Entegrasyon Modülleri: Gazlı söndürme, asansör, duman damperi, turnike ve acil anons sistemleriyle haberleşecek röle ve izleme modülü sayısı.
- Mühendislik, Test ve Onay Süreçleri: Uygulama projesi çizimi, yangın senaryo matrisi yazılımı, saha fonksiyon testleri ve itfaiye kabul evraklarının hazırlanması.
Kaynaklar ve Standartlar
Bu sayfada yer alan yangın algılama ve ihbar sistemleri teknik bilgileri, tasarım kuralları ve yasal gereklilikler aşağıdaki birincil ve resmî normlara dayanmaktadır:
Sıkça Sorulan Sorular
+ Yangın algılama sistemi zorunlu mu?
Evet. Binaların Yangından Korunması Hakkında Yönetmelik (BYKHY) Madde 75 gereğince tehlike sınıfı yüksek olan tüm binalarda, kullanım alanı 1000 metrekareyi aşan orta tehlike sınıfı yapılarda, otellerde, sağlık kurumlarında ve endüstriyel tesislerde otomatik algılama ve uyarı sistemi tesis edilmesi yasal zorunluluktur.
+ Adresli mi konvansiyonel mi seçmeliyim?
Küçük ölçekli tek hacimli atölye, dükkan veya tek katlı ofislerde ilk yatırım bütçesi öncelikliyse konvansiyonel sistemler tercih edilebilir. Ancak çok katlı yapılar, plazalar, hastaneler, veri merkezleri ve geniş kampüslerde alarmın tam oda ve cihaz bazında anında tespiti için kesinlikle adresli yangın alarm sistemi projelendirilmelidir.
+ VESDA (hava örneklemeli algılama) nedir, nerede kullanılır?
VESDA (Very Early Warning Smoke Detection), mahal havasını sürekli boru tesisatıyla emip lazer analiz hücresinde inceleyen çok erken uyarı sistemidir. Standart dedektörlerin dumanı görmesinden çok önce, yanma öncesi piroliz gazlarını tespit eder. Sunucu odaları, veri merkezleri, temiz odalar ve yüksek tavanlı depolarda hayati önem taşır.
+ Gazlı söndürmede neden iki dedektör onayı aranır?
EN 12094-1 standardına göre tasarlanan gazlı söndürme kontrol panellerinde çapraz zon (cross-zone) prensibi uygulanır. Tek bir dedektörün toz veya nem kaynaklı hatalı alarmında gazın gereksiz boşalmasını engellemek için, aynı mahalde iki bağımsız dedektörün birden alarm vermesi şart koşulur.
+ Yangın algılama sistemi ne sıklıkla test edilir?
CEN/TS 54-14 ve BYKHY standartlarına göre yangın algılama sistemleri günlük gösterge kontrolleri, 3 aylık işletme fonksiyon testleri ve yıllık akredite uzman servis tarafından gerçekleştirilen %100 uç eleman simülasyon testleriyle denetlenmelidir.
+ Mevcut alarm panelime gazlı söndürme eklenebilir mi?
Genel yangın alarm panelleri gaz deşarj butonları, solenoid tetikleme ve gecikme sayaçlarını doğrudan süremez. Gazlı söndürme için EN 12094-1 onaylı özel bir söndürme kontrol paneli kurulmalı ve bu panel bina ana yangın algılama paneline röle modülleriyle entegre edilmelidir.
+ Yangın ihbar ile yangın algılama sistemi aynı şey mi?
Genellikle birlikte anılmakla birlikte farklı işlevleri ifade ederler. Yangın algılama duman, ısı veya alevi tespit eden dedektör grubunu; yangın ihbar ise tespit edilen yangını siren, flaşör ve acil anons cihazlarıyla mahaldekilere duyuran uyarı altyapısını tanımlar.
